Tutorial: Chart-Customizing

Informationen

• Das nachfolgende Tutorial vermittelt Basiswissen zum Chart-Customizer, mit dem in PLANTA project Charts erstellt und angepasst werden können.

• Fachliches Basiswissen zum PLANTA customizer vermittelt u. A. das Tutorial: Modul-Customizing (Level 1).

• Die in diesem Tutorial verwendeten Screenshots dienen der exemplarischen Darstellung und können vom tatsächlichen Layout im Programm abweichen.

Voraussetzungen

• Als Grundvoraussetzung für die Ausführung dieses Workflows gelten die Kennnisse der PLANTA-Anwendungs-Software, deren Aufbau, Bedienung und Funktionsweise. Die Informationen hierzu finden Sie im Hilfe-Bereich Einstieg/Bedienung.

Tortendiagramm bauen (Projekte nach Code)

Ziel

• Es soll ein Chart angelegt werden, das die Anzahl der Projekte pro Projektcode in einem Tortendiagramm darstellt.

Modul anlegen

Ziel

• Das Modul anlegen, in dem das Chart angelegt werden soll.

Vorgehensweise

• Login mit P20.

• Ein Modul anlegen, das die folgenden Anforderungen erfüllt:

  • Das Modul enthält einen Chart-Datenbereich mit einem Button/IronPython-Datenfeld mit dem DF-Verhalten "py", auf dem das Chart angelegt wird.

  • Das Modul enthält zwei Quelldatenbereiche:

    • Der obere Datenbereich ist ein Gruppierungsbereich und enthält

      • ein DI, nach dem Projekte gruppiert werden (in diesem Fall den Projektcode)

      • ein virtuelles DI, um die Anzahl der Projekte pro Projektcode zu ermitteln und darzustellen sowie

      • ein Button-DI mit einem Aktionsmodul darauf (in diesem Fall zum Filtern des Charts nach Projektcode)

    • Der untere Datenbereich enthält dieselben DIs wie der obere Bereich und zusätzlich die DIs zur Auswahl (Filtern) der Projekte.

Für dieses Tutorial kann auch das bereits existierende Beispiel-Modul 009DK5 verwendet werden.

Chart anlegen

Ziel

• Ein Chart auf dem Datenfeld des Chartbereichs erstellen und als Tortendiagramm konfigurieren.

Vorgehensweise

• Durch Klick auf das Modul starten, in dem das Chart angelegt werden soll.

• In der Menüleiste durch Klick auf Tools → Charts anlegen/bearbeiten den Chart-Customizer öffnen.

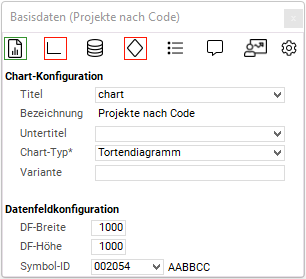

• Im Bereich Neues Chart anlegen auf den Link im Feld DI klicken, um den Chart-Customizer mit dem Modul Basisdaten zu öffnen.

• Im Feld Titel die Python-ID des Datenfelds aus dem Chart-Bereich auswählen.

• Im Feld Chart-Typ den Typ "Tortendiagramm" auswählen.

• Speichern.

Chart konfigurieren

Ziel

• Das Chart konfigurieren, sodass folgende Daten angezeigt werden:

  • Anzahl der Projekte pro Projektcode

  • Die Farben der Segmente entsprechen den Farben der Projektcodes

  • Bei Klick auf ein Segment wird eine Aktion ausgeführt

    • In unserem Fall wird das Chart nach dem Projektcode gefiltert.

Vorgehensweise

• Durch Klick auf das Icon in das Modul Datenserien wechseln.

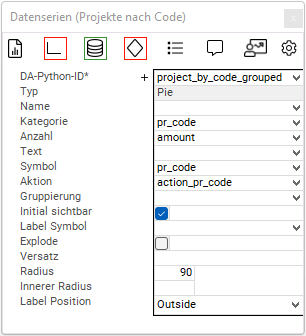

• Das Chart wie folgt konfigurieren:

• DA-Python-ID: project_by_code_grouped

  • Der gruppierte Datenbereich wird als Quelle der Datenserie ausgewählt.

• Kategorie: pr_code

  • Der Projektcode wird als Kategorie der Kreissegmente definiert.

• Anzahl: amount

  • Die summierte Anzahl wird als Anteil der Kreissegmente definiert.

• Symbol: pr_code

  • Das Symbol, das auf das Projektcode-Datenfeld angewendet wird, wird als Symbol für die Kreissegmente definiert.

• Aktion: action_pr_code

  • Der Button aus der Quelle wird ausgelöst, wenn ein Segment angeklickt wird.

• Label Position: Outside

  • Der Text mit der Anzahl wird außerhalb des Charts angezeigt.

• Speichern.

Tooltip konfigurieren

Ziel

• Im Chart sollen individuelle Tooltips angezeigt werden.

Vorgehensweise

• Durch Klick auf das Icon in das Modul Tooltip wechseln.

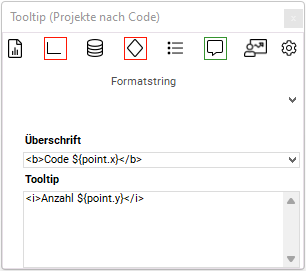

• Im Feld Überschrift den Wert <b>Code ${point.x}</b> eintragen.

• Im Feld Tooltip den Wert <i>Anzahl ${point.y}</i> eintragen.

• Speichern.

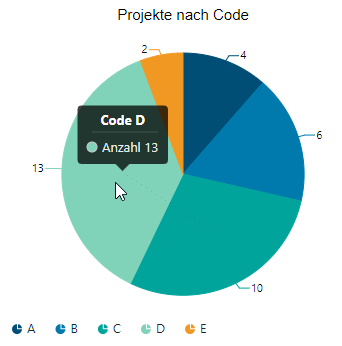

Ergebnis:
