Chart-Customizer

Informationen

• Mithilfe des Chart-Customizers können Charts konfiguriert werden.

  • Im Web-Client steht diese Funktion ab Release 1.0.0 und im Desktop-Client ab C 39.5.31 zur Verfügung.

• Der Chart-Customizer wird in einem Dialogfenster geöffnet und besteht aus mehreren Modulen, in denen verschiedene Attribute eines Charts definiert werden können:

  • Basisdaten

  • Achsen

  • Datenserien

  • Marker

  • Legende

  • Tooltip

  • Chart-Varianten

  • Expertenmodus

Einstieg

• Es gibt verschiedene Optionen, den Chart-Customizer zu öffnen:

  • Über das Modul Chart-Konfigurationen nach Arbeitsgebiet:

    • Mit der Customizer-Rolle anmelden und im Benutzermenü Chart-Customizer → Chart-Konfigurationen auswählen.

    • Das Modul Chart-Konfigurationen nach Arbeitsgebiet aufrufen und das gewünschte Chart durch Klick auf den Link im Feld Chart-Typ öffnen.

  • Über das Modul Chart-Konfigurationen Direktbearbeitung:

    • Mit der Customizer-Rolle anmelden und im Benutzermenü Chart-Customizer → Chart-Konfigurationen auswählen.

    • Das Modul Chart-Konfigurationen Direktbearbeitung aufrufen und das gewünschte Chart durch Klick auf den Link im Feld Chart-Typ öffnen.

  • Aus einem Anwendungsmodul heraus:

    • Das Anwendungsmodul öffnen, in dem ein Chart angelegt/bearbeitet werden soll.

    • Über den Menüpunkt Tools → Charts anlegen/bearbeiten das gleichnamige Modul öffnen.

    • Das gewünschte Chart durch Klick auf den Link im Feld Chart-Typ öffnen.

Details

• Wird der Chart-Customizer im Web-Client geöffnet, werden die Änderungen an Charts live im System angezeigt.

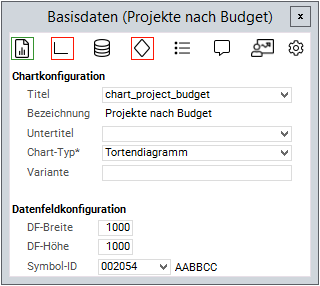

• Das aktuell im Chart-Customizer geöffnete Modul wird in der Symbolleiste grün umrandet.

• Ist ein Modul für den aktuell geöffneten Chart-Typ nicht relevant, wird es rot umrandet.

Hinweis

• Um den Wert eines Datenfelds in das jeweilige Chart zu übernehmen, muss die Python-ID des Felds eingetragen werden. Soll stattdessen die

  DF-Überschrift

  übernommen werden, muss ein @ vor der Python-ID eingefügt werden.

  • Werte, die keinen Präfix enthalten, oder keiner gültigen Python-ID aus dem jeweiligen Datenbereich entsprechen, werden als feste Strings interpretiert und erhalten automatisch den Präfix $.

Beispiel

Neues Chart anlegen

Information

• Damit ein Chart in einem Modul angelegt werden kann, muss das Modul ein Button/IronPython-Datenfeld mit dem DF-Verhalten "py" enthalten.

Vorgehensweise

• Das gewünschte Modul öffnen, in dem das Chart angelegt werden soll.

• Den Menüpunkt Tools → Charts anlegen/bearbeiten auswählen.

• Ist nur ein Datenfeld vorhanden, auf dem ein Chart angelegt werden kann, wird direkt der Chart-Customizer mit dem Modul Basisdaten geöffnet.

• Sind mehrere Datenfelder vorhanden, die für Charts in Frage kommen (DF-Verhalten "py") oder bestehen schon Chart-Konfigurationen im Modul, wird zunächst das Modul Charts anlegen/bearbeiten geöffnet.

  • Hier im Bereich Neues Chart anlegen auf den Link im Feld DI klicken, um den Chart-Customizer mit dem Modul Basisdaten zu öffnen.

• Die Chart-Attribute in den entsprechenden Dialogmodulen des Chart-Customizers definieren.

Hinweis

• Defaultmäßig werden neue Charts mit dem Chart-Typ "Line" angelegt.

Chart bearbeiten

Vorgehensweise

• Das gewünschte Modul öffnen, in dem sich das Chart befindet, das bearbeitet werden soll.

• Den Menüpunkt Tools → Charts anlegen/bearbeiten auswählen.

• Ist nur eine Chart-Konfiguration vorhanden, wird diese direkt im Chart-Customizer mit dem Modul Basisdaten geöffnet.

• Sind mehrere Chart-Konfigurationen vorhanden, wird zunächst das Modul Charts anlegen/bearbeiten geöffnet.

  • Hier beim gewünschten Chart auf den Link im Feld Chart-Typ öffnen, um den Chart-Customizer mit dem Modul Basisdaten zu öffnen.

• Die Chart-Attribute in den entsprechenden Dialogmodulen des Chart-Customizers bearbeiten.

Chart löschen

Vorgehensweise

• Das gewünschte Modul öffnen, in dem sich das Chart befindet, das gelöscht werden soll.

• Den Menüpunkt Tools → Charts anlegen/bearbeiten auswählen.

• Ist nur eine Chart-Konfiguration vorhanden, wird diese direkt im Chart-Customizer mit dem Modul Basisdaten geöffnet.

• Sind mehrere Chart-Konfigurationen vorhanden, wird zunächst das Modul Charts anlegen/bearbeiten geöffnet.

  • Hier beim gewünschten Chart auf den Link im Feld Chart-Typ öffnen, um den Chart-Customizer mit dem Modul Basisdaten zu öffnen.

• Auf das klicken, um das Modul Chart-Varianten zu öffnen.

• Im Feld Variante bei Bedarf die Variante eintragen, die gelöscht werden soll.

  • Wird keine Variante eingetragen, wird die Basis-Variante gelöscht.

• Auf

  Löschen klicken, um das Chart zu löschen.

  • Sind mehrere Chart-Varianten vorhanden, müssen diese einzeln gelöscht werden.
