Achsen MOD009DHE

Einstieg

Customizer → Darstellungsobjekte → Charts → Chart-Konfigurationen nach Arbeitsgebiet → Klick auf den Link des gewünschten Charts, um den Chart-Customizer zu öffnen →
Achsen
Customizer → Darstellungsobjekte → Charts → Chart-Konfigurationen Direktbearbeitung → Klick auf den Link des gewünschten Charts, um den Chart-Customizer zu öffnen →
Achsen
Gewünschtes Anwendungsmodul öffnen → Klick auf die Schaltfläche bei einem Chart, um den Chart-Customizer zu öffnen →
Achsen

Informationen

In diesem Modul können die Attribute der Achsen eines Charts bearbeitet werden.

Hinweise

Dieses Modul kann nur bei Charts mit Achsen geöffnet werden (beispielsweise nicht bei Tortendiagrammen).
Bei Bar-Charts ist die X-Achse vertikal und die Y-Achse horizontal.

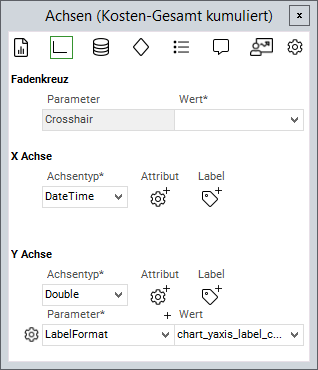

Beispiel

Details

Mit dem Parameter Crosshair kann definiert werden, ob ein Fadenkreuz angezeigt werden soll, wenn man mit der Maus über das Chart fährt.
Der 0,0-Punkt von Achsen-Charts ist unten links und die Daten werden von unten nach oben hinzugefügt.

Achsentypen

Information

Für jede Achse kann ein Achsentyp gewählt werden. Hierbei stehen die folgenden Typen zur Verfügung:

Achsentyp	Beschreibung
`Double`	Zahlenwerte
`DateTime`	Datumswerte
`Logarithmic`	Stellt Zahlen auf einer logarithmischen Skala dar
`Category`	Textwerte
`DateTimeCategory`	Ausrichten der Datumswerte an den Achsenwerten

Achsenparameter

Information

Mithilfe der folgenden Parameter können die Achsen eines Charts näher definiert werden:

Achsenparameter	Beschreibung
`Minimum`	Minimalwert der Achse
`Maximum`	Maximalwert der Achse
`Interval`	Definiert die Einheit der Schritte einer Achse.
`IntervalType`	Definiert die Schritte auf einer `DateTime-`Achse. Mögliche Werte: `Auto, Days, Hours, Minutes, Months, Years` Kann mit `Interval` kombiniert werden. `IntervalType = Months` und `Interval = 2` bewirkt beispielsweise, dass die Achse alle 2 Monate einen Schritt macht.
`RangePadding`	Bestimmt, wie die Werte vorne und hinten angezeigt werden sollen. Mögliche Werte: `None, Auto, Additional, Normal, Round`
`LabelFormat`	Formatierung der Achsenbeschriftung. Erlaubt Platzhalter wie beispielsweise `{value}€`. Hier kann auch die Python-ID eines Datenfeldes verwendet werden, um dessen DF-Überschrift anzuzeigen. Formatparameter für `Double-`Achsen Formataparameter für `DateTime`-Achsen
`RoundToIntervalType`	Bestimmt, ob bei `DateTime-`Achsen die Datumswerte auf den 1. Tag des Intervalls aus `IntervalType` abgerundet werden sollen. Mögliche Werte: `true / false`
`Title`	Titel der Achse Hier kann auch die Python-ID eines Datenfeldes verwendet werden, um dessen DF-Überschrift anzuzeigen.
`GridLineWidth`	Breite der Gitterlinien
`AxisLineWidth`	Breite der Achsenlinien
`AxisTickWidth`	Breite der Hilfsstriche
`StuffPoints`	Definiert, ob fehlende Datenpunkte auf dieser Achse aufgefüllt werden sollen. Der Wert auf dieser Achse wird vom definierten `Interval` bestimmt, der Wert auf der anderen Achse wird vom definierten `DefaultValue` bestimmt. Mögliche Werte: `true / false`
`DefaultValue`	Wert, der verwendet wird, um fehlende Datenpunkte einzufügen (`StuffPoints`). Default-Werte: Achsentyp `Double`: 0 Achsentyp `DateTime`: heutiges Datum
`ShowTodayLine`	Bestimmt, ob eine Heute-Linie angezeigt werden soll. Mögliche Werte: `true / false`
`IsInversed`	Bestimmt, ob eine Achse invertiert wird. Wenn eine Achse invertiert wird, rückt der größte Wert auf der Achse näher an den Ursprung heran und umgekehrt. Mögliche Werte: `true / false`
`LabelIntersectAction`	Mit diesem Parameter können verschiedene Darstellungsformen für Chartachsen gewählt werden.
`LabelPlacement`	Bestimmt die Position der Achsen-Labels. Werte: `BetweenTicks`, `OnTicks`. Default-Wert: `BetweenTicks`
`PastDatesColor`	Wird für die Einfärbung des Bereichs vor der Heutelinie in den Mastermeilenstein-Status-Charts verwendet. Hier wird der Farbcode eingetragen.
