Chart-Customizer

Informationen

• Mithilfe des Chart-Customizers können Charts konfiguriert werden.

• Der Chart-Customizer wird in einem Dialogfenster geöffnet und besteht aus mehreren Modulen, in denen verschiedene Attribute eines Charts definiert werden können:

  • Basisdaten

  • Achsen

  • Datenserien

  • Marker

  • Legende

  • Tooltip

  • Chart-Varianten

  • Expertenmodus

Einstieg

• Es gibt verschiedene Optionen, den Chart-Customizer zu öffnen:

  • Über das Modul Chart-Konfigurationen nach Arbeitsgebiet:

    • Mit der Customizer-Rolle anmelden und im Benutzermenü Chart-Customizer → Chart-Konfigurationen auswählen.

    • Das Modul Chart-Konfigurationen nach Arbeitsgebiet aufrufen und das gewünschte Chart durch Klick auf den Link im Feld Chart-Typ öffnen.

  • Über das Modul Chart-Konfigurationen Direktbearbeitung:

    • Mit der Customizer-Rolle anmelden und im Benutzermenü Chart-Customizer → Chart-Konfigurationen auswählen.

    • Das Modul Chart-Konfigurationen Direktbearbeitung aufrufen und das gewünschte Chart durch Klick auf den Link im Feld Chart-Typ öffnen.

  • Aus einem Anwendungsmodul heraus:

    • Das Anwendungsmodul öffnen, in dem ein Chart angelegt/bearbeitet werden soll.

    • Wenn noch kein Chart vorhanden ist, auf die Schaltfläche Mit dem Chart-Customizing starten klicken, um den Chart-Customizer zu öffnen.

      • Das Modul Chart-Typ auswählen wird geöffnet.

    • Wenn bereits ein Chart vorhanden ist, auf die Schaltfläche

      klicken, um den Chart-Customizer zu öffnen.

      • Das Modul Basisdaten wird geöffnet.

Hinweise

• Die Schaltfläche  wird nur Benutzern mit Customizer-Rechten angezeigt.

• Wenn auf dem Chart-Datenfeld mehrere Chart-Varianten hinterlegt sind, wird die aktive Chart-Variante geöffnet.

  • Kann die aktive Chart-Variante nicht ermittelt werden, wird stattdessen das Modul Chart-Variante auswählen geöffnet.

• Um den Wert eines Datenfelds in das jeweilige Chart zu übernehmen, muss die Python-ID des Felds eingetragen werden. Soll stattdessen die

  DF-Überschrift

  übernommen werden, muss ein @ vor der Python-ID eingefügt werden.

  • Werte, die keinen Präfix enthalten, oder keiner gültigen Python-ID aus dem jeweiligen Datenbereich entsprechen, werden als feste Strings interpretiert und erhalten automatisch den Präfix $.

Details

• Die Änderungen an Charts werden live im System angezeigt.

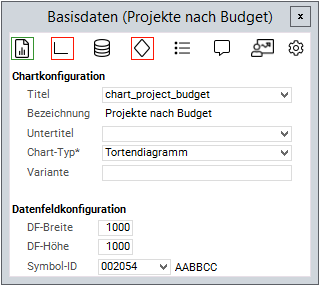

• Das aktuell im Chart-Customizer geöffnete Modul wird in der Symbolleiste grün umrandet.

• Ist ein Modul für den aktuell geöffneten Chart-Typ nicht relevant, wird es rot umrandet.

Beispiel

Neues Chart anlegen

Information

• Damit ein Chart in einem Modul angelegt werden kann, muss das Modul ein Button/IronPython-Datenfeld mit dem DF-Verhalten "ch" enthalten.

  • Auf dem Datenfeld müssen die DF-Höhe und DF-Breite vergeben sein.

Vorgehensweise

• Das gewünschte Modul öffnen, in dem das Chart angelegt werden soll.

• Auf die Schaltfläche Mit dem Chart-Customizing starten klicken, um den Chart-Customizer zu öffnen.

• Im Modul Chart-Typ auswählen den gewünschten Chart-Typ wählen.

• Daraufhin wird der Chart-Customizer mit dem Modul Basisdaten geöffnet.

• Die Chart-Attribute in den entsprechenden Dialogmodulen des Chart-Customizers definieren.

Chart bearbeiten

Vorgehensweise

• Das gewünschte Modul öffnen, in dem sich das Chart befindet, das bearbeitet werden soll.

• Auf die Schaltfläche klicken, um den Chart-Customizer zu öffnen.

• Die Chart-Konfiguration wird im Modul Basisdaten geöffnet.

• Die Chart-Attribute in den entsprechenden Dialogmodulen des Chart-Customizers bearbeiten.

Chart löschen

Vorgehensweise

• Das gewünschte Modul öffnen, in dem sich das Chart befindet, das gelöscht werden soll.

• Auf die Schaltfläche klicken, um den Chart-Customizer zu öffnen.

• Die Chart-Konfiguration wird im Modul Basisdaten geöffnet.

• Auf das klicken, um das Modul Chart-Varianten zu öffnen.

• Im Feld Variante bei Bedarf die Variante eintragen, die gelöscht werden soll.

  • Wird keine Variante eingetragen, wird die Basis-Variante gelöscht.

• Auf

  Löschen klicken, um das Chart zu löschen.

  • Sind mehrere Chart-Varianten vorhanden, müssen diese einzeln gelöscht werden.
