Datenserien MOD009DH6

Einstieg

Informationen

  • In diesem Modul können die Attribute der Datenserien eines Charts bearbeitet werden.

  • Je nach Chart-Typ des geöffneten Charts werden unterschiedliche Datenbereiche im Modul angezeigt

Hinweise

  • Für Tortendiagramme kann nur eine Datenserie angelegt werden.

  • Über das Kontextmenü → Serien-spezifischen Marker konfigurieren kann eine individuelle Markerkonfiguration im Modul Marker eingefügt werden, die nur für die jeweilige Datenserie verwendet wird.

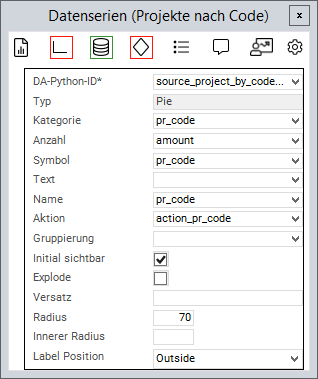

Beispiel


Chart-Attribute

Information

  • Ein Attribut wird über die Python-ID mit einem Wert aus einem Quellbereich verknüpft

    • Der Wert des Datenfeldes wird dann weiterverarbeitet.

Allgemeine Attribute

Attribut

Erklärung

DA-Python-ID

Die Python-ID des Quelldatenbereichs

Typ

Der Chart-Typ, in dem die Datenserie dargestellt werden soll, z. B. Line oder Pie

Name

Der Text in der Legende

Text

Die Bezeichnung auf dem Datenpunkt

Symbol

Übernimmt die Farbe des Datenfeldes für den Datenpunkt. Funktioniert mit Ampeln

Aktion

Bestimmt ein Datenfeld, dessen Aktion ausgelöst werden soll, wenn der Datenpunkt angeklickt wird

Gruppierung

Die Werte der Serie werden nach dem Wert in diesem Datenfeld gruppiert

Initial sichtbar

Wenn deaktiviert, erscheinen die Werte dieser Serie nicht initial und müssen über die Legende aktiviert werden

X

Der Punkt auf der X-Achse, an dem der Datenpunkt gezeichnet werden soll

Y

Der Punkt auf der Y-Achse, an dem der Datenpunkt gezeichnet werden soll

Label-Symbol

ID des PLANTA-Symbols, welches zum Bestimmen der Textschriftart verwendet wird. Übersteuert LabelSize- und LabelColor-Attribute des Marker-Objekts.

Nullwert-Verhalten

Mit diesem Parameter wird konfiguriert, wie die 0-Werte im Chart berücksichtigt und dargestellt werden. Mögliche Einstellungen:

  • Zero

  • Drop

  • Gap

  • Average

Attribute für Tortendiagramme

Attribut

Erklärung

Kategorie (X)

Name des Kreissegmentes

Anzahl (Y)

Teilwert des Kreissegmentes

Explode

Wenn aktiviert, können die Kreissegmente durch Klick herausgelöst und wieder hereingeschoben werden

Versatz

Bestimmt, wie weit die Kreissegmente bei aktiviertem Explode herausgelöst werden können

Radius

Bestimmt die Größe des Radius der Segmente in Prozent (relativ zur Größe des Charts)

Innerer Radius

Wandelt das Tortendiagramm in ein Donut-Diagramm um, indem ein Prozentsatz im Inneren des Diagramms freigelassen wird

Label-Position

Konfiguriert, ob ein Textfeld mit der Anzahl an den Kreissegmenten erscheint. Mögliche Werte: <leer>, Outside, Inside

Attribute für Range Charts

Attribut

Erklärung

Low

Der untere Wert des Datenpunktes

High

Der obere Wert des Datenpunktes

Attribute für Bubble Charts

Attribut

Erklärung

Größe

Bestimmt die Größe der Bubble

Größe invertieren

Definiert, ob die Größe bei Bubble-Datenserien invertiert werden soll.

Wenn aktiv, werden größere Werte als kleinere Bubbles dargestellt.

Min. Radius

Der minimale Radius einer Bubble

Max. Radius

Der maximale Radius einer Bubble
