Achsen MOD009DHE | PLANTA Online-Hilfe

Einstieg

Customizer → Darstellungsobjekte → Charts → Chart-Konfigurationen nach Arbeitsgebiet → Klick auf den Link des gewünschten Charts, um den Chart-Customizer zu öffnen → Achsen
Customizer → Darstellungsobjekte → Charts → Chart-Konfigurationen Direktbearbeitung → Klick auf den Link des gewünschten Charts, um den Chart-Customizer zu öffnen → Achsen
Gewünschtes Anwendungsmodul öffnen → Klick auf die Schaltfläche bei einem Chart, um den Chart-Customizer zu öffnen → Achsen

Informationen

In diesem Modul können die Attribute der Achsen eines Charts bearbeitet werden.

Hinweis

Die Schaltfläche zum Aufrufen des Chart-Customizers wird nur Benutzern mit Customizer-Rechten angezeigt.

Hinweise

Dieses Modul kann nur bei Charts mit Achsen geöffnet werden (beispielsweise nicht bei Tortendiagrammen).
Bei Bar-Charts ist die X-Achse vertikal und die Y-Achse horizontal.

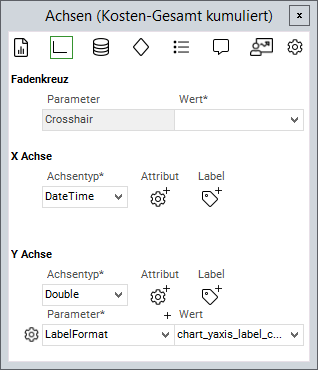

Beispiel

Details

Mit dem Parameter Crosshair kann definiert werden, ob ein Fadenkreuz angezeigt werden soll, wenn man mit der Maus über das Chart fährt.
Der 0,0-Punkt von Achsen-Charts ist unten links und die Daten werden von unten nach oben hinzugefügt.

Achsentypen

Information

Für jede Achse kann ein Achsentyp gewählt werden. Hierbei stehen die folgenden Typen zur Verfügung:

Achsentyp	Beschreibung
`Double`	Zahlenwerte
`DateTime`	Datumswerte
`Logarithmic`	Stellt Zahlen auf einer logarithmischen Skala dar
`Category`	Textwerte
`DateTimeCategory`	Ausrichten der Datumswerte an den Achsenwerten

Achsenparameter

Information

Mithilfe der folgenden Parameter können die Achsen eines Charts näher definiert werden:

Achsenparameter	Beschreibung
`Minimum`	Minimalwert der Achse
`Maximum`	Maximalwert der Achse
`Interval`	Definiert die Einheit der Schritte einer Achse.
`IntervalType`	Definiert die Schritte auf einer `DateTime-`Achse. Mögliche Werte: `Auto, Days, Hours, Minutes, Months, Years` Kann mit `Interval` kombiniert werden. `IntervalType = Months` und `Interval = 2` bewirkt beispielsweise, dass die Achse alle 2 Monate einen Schritt macht.
`RangePadding`	Bestimmt, wie die Werte vorne und hinten angezeigt werden sollen. Mögliche Werte: `None, Auto, Additional, Normal, Round`
`LabelFormat`	Formatierung der Achsenbeschriftung. Erlaubt Platzhalter wie beispielsweise `{value}€`. Hier kann auch die Python-ID eines Datenfeldes verwendet werden, um dessen DF-Überschrift anzuzeigen. Formatparameter für Double-Achsen Formataparameter für DateTime-Achsen
`RoundToIntervalType`	Bestimmt, ob bei `DateTime-`Achsen die Datumswerte auf den 1. Tag des Intervalls aus `IntervalType` abgerundet werden sollen. Mögliche Werte: `true / false`
`Title`	Titel der Achse Hier kann auch die Python-ID eines Datenfeldes verwendet werden, um dessen DF-Überschrift anzuzeigen.
`GridLineWidth`	Breite der Gitterlinien Der Wert `0` blendet die Gitterlinien dieser Achse aus. Default-Wert: `1`
`AxisLineWidth`	Breite der Achsenlinien Der Wert `0` blendet die Achsenlinie und die Hilfsstriche aus. Default-Wert: `1`
`ShowLabels`	Bestimmt, ob die Wertebeschriftungen an der Achse angezeigt werden. Default-Wert: `true` Der Wert `false` blendet ausschließlich die Beschriftungen aus, die übrige Achse bleibt unverändert. Auf der Y-Achse klappt die gesamte Achsenspalte ein, wenn `ShowLabels` auf `false` und `AxisLineWidth` auf `0` gesetzt sind. Die frei werdende Fläche nimmt der Zeichenbereich ein.
`AxisTickWidth`	Breite der Hilfsstriche
`StuffPoints`	Definiert, ob fehlende Datenpunkte auf dieser Achse aufgefüllt werden sollen. Der Wert auf dieser Achse wird vom definierten `Interval` bestimmt, der Wert auf der anderen Achse wird vom definierten `DefaultValue` bestimmt. Mögliche Werte: `true / false`
`DefaultValue`	Wert, der verwendet wird, um fehlende Datenpunkte einzufügen (`StuffPoints`). Default-Werte: Achsentyp `Double`: 0 Achsentyp `DateTime`: heutiges Datum
`ShowTodayLine`	Bestimmt, ob eine Heute-Linie angezeigt werden soll. Mögliche Werte: `true / false`
`IsInversed`	Bestimmt, ob eine Achse invertiert wird. Wenn eine Achse invertiert wird, rückt der größte Wert auf der Achse näher an den Ursprung heran und umgekehrt. Mögliche Werte: `true / false`
`LabelIntersectAction`	Mit diesem Parameter können verschiedene Darstellungsformen für Chartachsen gewählt werden. Mögliche Werte sind z. B. Rotate45 (Achsenbeschriftung um 45° drehen), Rotate90 (um 90° drehen) oder Hide (Achse ausblenden).
`LabelPlacement`	Bestimmt die Position der Achsen-Labels. Werte: `BetweenTicks`, `OnTicks`. Default-Wert: `BetweenTicks`
`PastDatesColor`	Wird für die Einfärbung des Bereichs vor der Heutelinie in den Mastermeilenstein-Status-Charts verwendet. Hier wird der Farbcode eingetragen.
