Marker MOD009DHU | PLANTA Online-Hilfe

Einstieg

Customizer → Darstellungsobjekte → Charts → Chart-Konfigurationen nach Arbeitsgebiet → Klick auf den Link des gewünschten Charts, um den Chart-Customizer zu öffnen → Marker
Customizer → Darstellungsobjekte → Charts → Chart-Konfigurationen Direktbearbeitung → Klick auf den Link des gewünschten Charts, um den Chart-Customizer zu öffnen → Marker
Gewünschtes Anwendungsmodul öffnen → Klick auf die Schaltfläche bei einem Chart, um den Chart-Customizer zu öffnen → Marker

Information

In diesem Modul können die Marker konfiguriert werden, die auf den Datenpunkten der Datenserie eines Charts erscheinen sollen.

Hinweis

Die Schaltfläche zum Aufrufen des Chart-Customizers wird nur Benutzern mit Customizer-Rechten angezeigt.

Hinweise

Werden in einem Chart keine Daten angezeigt, kann das ein Hinweis darauf sein, dass keine Marker konfiguriert wurden.
Defaultmäßig werden die im Modul konfigurierten Marker für alle Datenserien des Charts verwendet.
- Im Modul Datenserien kann über das Kontextmenü → Serien-spezifischen Marker konfigurieren eine Markerkonfiguration eingefügt werden, die nur für die jeweilige Datenserie verwendet wird.

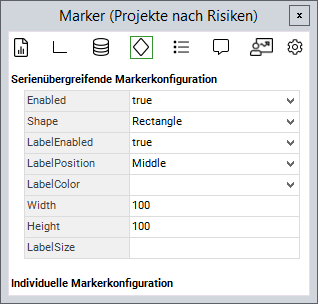

Beispiel

Attribute

Attribut	Beschreibung
`Enabled`	Marker für die Datenserie ein-/ausschalten Mögliche Werte: `true/false`
`Shape`	Form der Marker Mögliche Werte: `Circle` `Diamond` `Rectangle` `Triangle` `InvertedTriangle` `Pentagon` `Cross` `HorizontalLine` `VerticalLine`
`LabelEnabled`	Text auf Markern ein-/ausschalten Mögliche Werte: `true/false`
`LabelPosition`	Position des Texts Mögliche Werte: `Auto` `Middle` `Bottom` `Top`
`LabelColor`	Textfarbe, muss als Hexcode angegeben werden
`Width`	Breite des Texts
`Height`	Höhe des Texts
`LabelSize`	Schriftgröße des Texts
