Gewünschtes Anwendungsmodul öffnen → Klick auf die Schaltfläche bei einem Chart, um den Chart-Customizer zu öffnen → Datenserien
Informationen
In diesem Modul können die Attribute der Datenserien eines Charts bearbeitet werden.
Je nach Chart-Typ des geöffneten Charts werden unterschiedliche Datenbereiche im Modul angezeigt
Hinweise
Für Tortendiagramme kann nur eine Datenserie angelegt werden.
Durch Rechtklicken im Modul und Auswahl des Kontextmenü-Befehls Serien-spezifischen Marker konfigurieren kann eine individuelle Markerkonfiguration im Modul Marker eingefügt werden, die nur für die jeweilige Datenserie verwendet wird.
Durch Rechtklicken im Modul und Auswahl des Kontextmenü-Befehls Datenpunkte bearbeiten können die Datenpunkte einer Datenserie im Modul Datenpunkte einzeln konfiguriert werden.
Werden Datenpunkte einzeln konfiguriert, werden dadurch die entsprechenden Einstellungen überschrieben, die ggfs. im ModulDatenserienkonfiguriert wurden.

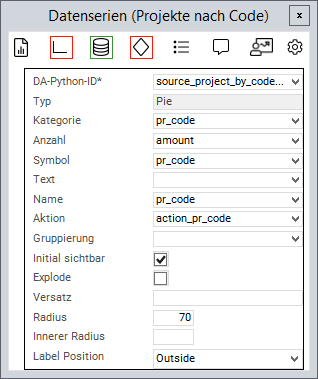

Beispiel
Chart-Attribute
Information
Ein Attribut wird über die Python-ID mit einem Wert aus einem Quellbereich verknüpft
Der Wert des Datenfeldes wird dann weiterverarbeitet.
Allgemeine Attribute
Attribut
Erklärung
DA-Python-ID
Die Python-ID des Quelldatenbereichs
Typ
Der Chart-Typ, in dem die Datenserie dargestellt werden soll, z. B. Line oder Pie
Name
Der Text in der Legende
Text
Die Bezeichnung auf dem Datenpunkt
Symbol
Übernimmt die Farbe des Datenfeldes für den Datenpunkt. Funktioniert mit Ampeln
Aktion
Bestimmt ein Datenfeld, dessen Aktion ausgelöst werden soll, wenn der Datenpunkt angeklickt wird
Gruppierung
Die Werte der Serie werden nach dem Wert in diesem Datenfeld gruppiert
Initial sichtbar
Wenn deaktiviert, erscheinen die Werte dieser Serie nicht initial und müssen über die Legende aktiviert werden
X
Der Punkt auf der X-Achse, an dem der Datenpunkt gezeichnet werden soll
Y
Der Punkt auf der Y-Achse, an dem der Datenpunkt gezeichnet werden soll
Label-Symbol
ID des PLANTA-Symbols, welches zum Bestimmen der Textschriftart verwendet wird. Übersteuert LabelSize- und LabelColor-Attribute des Marker-Objekts.
Nullwert-Verhalten
Mit diesem Parameter wird konfiguriert, wie die 0-Werte im Chart berücksichtigt und dargestellt werden. Mögliche Einstellungen:
Zero
Drop
Gap
Average
Nullwert gilt für alle Chart-Typen, außer Prozess, Risiko und Chancen.
Trendlines
Trendlinie zur entsprechenden Datenserie. Kann in allen Charts mit Achsen verwendet werden.
Kann derzeit nur im Expertenmodus konfiguriert werden.
Definiert den Abstand zwischen den Säulen in den Säulendiagrammen. Wird der Parameter nicht gesetzt, berechnet sich der Abstand automatisch abhängig von der Chart-Größe.
Säulenbreite
Definiert die Breite zwischen den Säulen in den Säulendiagrammen. Wird der Parameter nicht gesetzt, berechnet sich die Breite automatisch abhängig von der Chart-Größe.
Attribute für Tortendiagramme
Attribut
Erklärung
Kategorie (X)
Name des Kreissegmentes
Anzahl (Y)
Teilwert des Kreissegmentes
Explode
Wenn aktiviert, können die Kreissegmente durch Klick herausgelöst und wieder hereingeschoben werden
Versatz
Bestimmt, wie weit die Kreissegmente bei aktiviertemExplodeherausgelöst werden können
Radius
Bestimmt die Größe des Radius der Segmente in Prozent (relativ zur Größe des Charts)
Innerer Radius
Wandelt das Tortendiagramm in ein Donut-Diagramm um, indem ein Prozentsatz im Inneren des Diagramms freigelassen wird
Label-Position
Konfiguriert, ob ein Textfeld mit der Anzahl an den Kreissegmenten erscheint. Mögliche Werte:<leer>,Outside,Inside
Label-Größe
Schriftgröße des Labels in Pixel (Default = 12)
Label-Overflow
Bestimmt die Aktion für den Fall, wenn der Inhalt nicht in das Label passt. Werte: Ellipse, Clip
Label-Textwrap
Bestimmt die Aktion für den Fall, wenn der Inhalt nicht in das Label passt. Werte: Normal, AnyWhere, Wrap
Label-Breite
Bestimmt die maximale Breite des Tortendiagramm-Labels. Wert: double
Attribute für Range Charts
Attribut
Erklärung
Low
Der untere Wert des Datenpunktes
High
Der obere Wert des Datenpunktes
Attribute für Punkte-Diagramme (Scatter)
Attribut
Erklärung
Rahmenbreite
Wird zur Bestimmung der Rahmenbreite für die leeren Rauten in den Mastermeilenstein-Status-Charts (Punktediagramme) verwendet. Default ist 0 (kein Rahmen). Werte ab 0 sorgen für einen Rahmen.
Attribute für Bubble Charts
Attribut
Erklärung
Größe
Bestimmt die Größe der Bubble
Größe invertieren
Definiert, ob die Größe bei Bubble-Datenserien invertiert werden soll.
Wenn aktiv, werden größere Werte als kleinere Bubbles dargestellt.
