Modul

Information

• Ein Modul, auch Sicht genannt, ist in der PLANTA-Software eine Einheit, die es ermöglicht, die Daten aus der Datenbank (z. B. Projektdaten) darzustellen und zu bearbeiten. Zum Beispiel:

  • Das Modul Projektsteckbrief ermöglicht das Erfassen der Basisdaten eines Projekts oder zeigt die bereits erfassten und in der Datenbank gespeicherten Projekt-Basisdaten an.

  • Das Modul Terminplan ermöglicht das Erfassen von Arbeitspaketen, deren Terminierung, Verknüpfung etc.

Modulaufbau: Oberfläche

Bestandteile eines Moduls

• Modultitel

  • enthält die Bezeichnung des Moduls (aktives Modul wird blau hervorgehoben).

• Action Bar

  • enthält die im Modulkontext häufig verwendeten Menüpunkte als Schaltflächen. Mehr dazu im gleichnamigen Abschnitt weiter unten.

• Datenfelder

  • enthalten Daten

  • können unterschiedliches Datenfeldverhalten aufweisen.

• Datenfenster

  • teilen Moduldaten zwecks Übersichtlichkeit auf. Somit können Datenfelder entweder in einem oder mehreren Fenstern (maximal 3) enthalten sein.

  • Datenfelder können pro Datenfenster ein- und ausgeblendet werden oder zwischen den Fenstern verschoben werden

• Scrollbalken

  • Sobald die Daten nicht vollständig dargestellt werden können, werden vertikale bzw. horizontale Scrollbalken angezeigt.

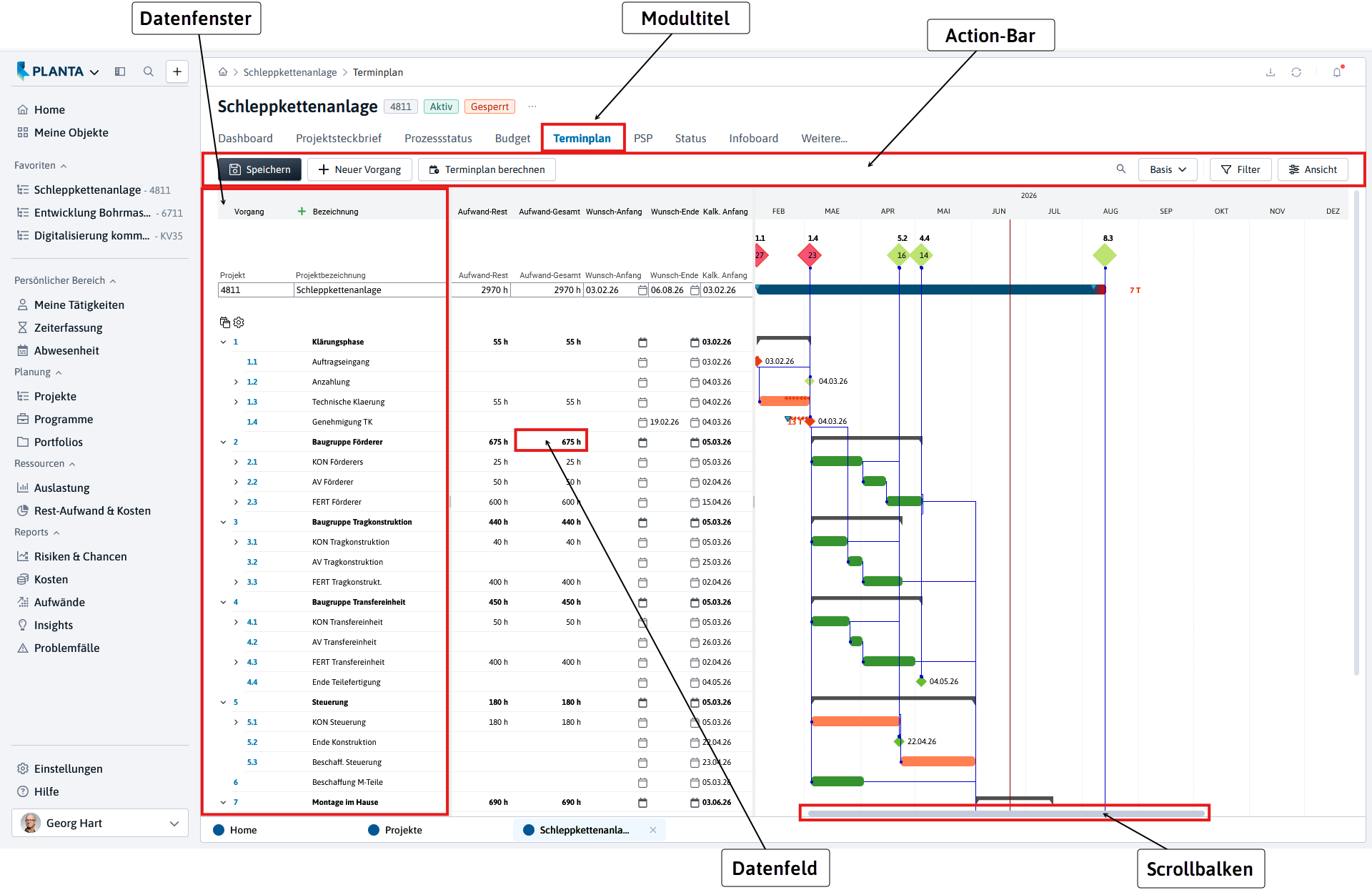

Beispiel

Action Bar

Informationen

• Menüpunkte und relevante Funktionen, die im Kontext eines bestimmten Moduls häufig verwendet werden, werden in der Action Bar als Schaltflächen angezeigt.

• Die Action Bar befindet sich in jedem Modul unterhalb der Modulreiter.

  • Schaltflächen-Gruppe (links): Zeigt Schaltflächen für die wichtigsten Aktionen des Moduls, z. B. Speichern, Neuer Vorgang oder Neu berechnen.

  • View Controls (rechts): Enthält Steuerelemente zur Ansichtsanpassung des Moduls.

Welche Aktionen angezeigt werden, hängt vom aktuellen Modul, dem Objektstatus und den Benutzerrechten ab – Aktionen, für die keine Berechtigung besteht, werden ausgeblendet. Die Action Bar lässt sich über das Customizing projektspezifisch anpassen.

Die Beschreibung der auf den Schaltflächen angezeigten Aktionen (Menüpunkte) finden Sie in den entsprechenden Abschnitten im Modul Menüs und Menüpunkte.

Details

• Die erste Schaltfläche ist optisch hervorgehoben und mit der im jeweiligen Modul am häufigsten verwendeten Aktion belegt.

• Manche Schaltflächen sind defaultmäßig immer eingeblendet. Andere werden erst angezeigt, wenn ein Datenfeld oder ein Datensatz markiert wird, wie etwa die Schaltfläche Markierte löschen.

• Durch Setzen des Mauszeigers auf eine Schaltfläche wird diese hervorgehoben.

Modulaufbau: Technik + Logik

Informationen

• Aus technischer Sicht besteht ein Modul aus Datenbereichen, die wiederum Datenfelder aus Datentabellen beinhalten.

• Aus Anwendersicht besteht ein Modul aus Datensätzen.

  • Ein Datensatz fasst Attribute/Parameter eines Objekts mit den dazugehörenden Werten zusammen.

  • Die Werte werden in einzelnen Datenfeldern dargestellt.

    • Welche Datenfelder zu einem Datensatz gehören (die Struktur des Datensatzes), wird durch das Customizing des entsprechenden Datenbereichs bestimmt.

• Ein Datensatz kann an der Oberfläche unterschiedlich angezeigt werden: in Form einer Zeile (horizontales Layout), in Form einer Spalte (vertikales Layout), oder beliebig (in Masken) angeordnet.

• Ein horizontaler Datensatz kann sich über mehrere Fenster erstrecken.

• Das gleiche Datenfeld über mehrere Datensätze hinweg bildet eine datenlogische Spalte.

  • Abhängig vom Layout kann eine datenlogische Spalte in der Darstellung einer Spalte (horizontales Layout), einer Zeile (vertikales Layout) entsprechen oder in einer Maske aus dem immer gleich positionierten Feld über alle Datensätze hinweg bestehen.

  • Ist in einem Datenbereich nur ein Datensatz vorhanden, ist hier eine Spalte = ein Datenfeld.

Beispiel

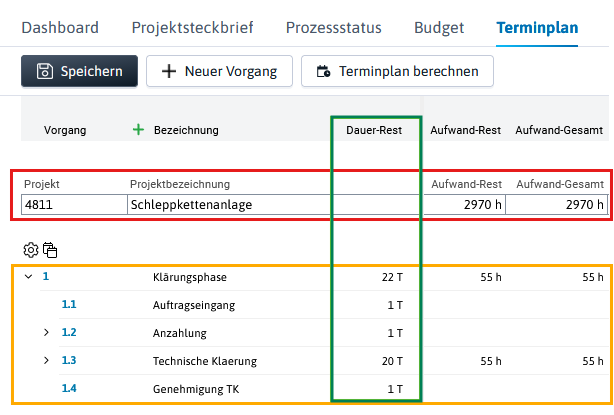

Auf dem obigen Bild werden zwei Datenbereiche abgebildet: Projekt-Datenbereich bestehend aus einem Datensatz und Vorgangs-Datenbereich bestehend aus fünf Datensätzen.

• Der Datensatz des Projekt-Datenbereichs hat vier Spalten (Projekt, Projektbezeichnung,Aufwand-Rest und Aufwand-Gesamt), bestehend aus jeweils einem gleichnamigen Datenfeld mit den dazugehörigen Werten.

• Die Datensätze des Vorgangs-Datenbereichs haben fünf Spalten (Vorgang, Bezeichnung, Dauer-Rest, Aufwand-Rest und Aufwand-Gesamt) mit den dazugehörigen Werten.

  • Jede dieser Spalten besteht aus 5 Datenfeldern entsprechend 5 Datensätzen.

• Die Layout-Spalte Dauer-Rest beinhaltet eine datenlogische Spalte Dauer-Rest im Bereich Vorgang, dagegen besteht die Layout-Spalte Aufwand-Rest aus zwei datenlogischen Spalten: die Spalte Aufwand-Rest des Projekt-Datensatzes und die Spalte Aufwand-Rest der Vorgangs-Datensätze.

In einigen PLANTA-Standard-Modulen wird für Datenbereiche mit vielen Datensätzen eine fixierte Überschriftenzeile für Spalten verwendet, die ganz oben im Modul fixiert wird, wie im obigen Beispiel die Überschriftenzeile für die Vorgangsspalten im Gegensatz zu der Überschriftenzeile für die Projektspalten, die direkt über dem Datensatz positioniert ist. Beim Scrollen in Modulen mit vielen Datensätzen in einem Bereich wird die fixierte Überschriftenzeile nicht mitgescrollt, so dass die Bezeichnungen der Spalten auch weiterhin sichtbar bleiben.
