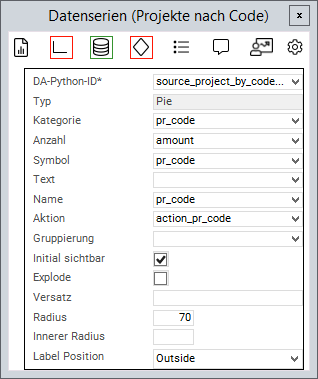

In diesem Modul können die Attribute der Datenserien eines Charts bearbeitet werden.
Je nach Chart-Typ des geöffneten Charts werden unterschiedliche Datenbereiche im Modul angezeigt
Hinweise
Für Tortendiagramme kann nur eine Datenserie angelegt werden.
Über das Kontextmenü → Serien-spezifischen Marker konfigurieren kann eine individuelle Markerkonfiguration im Modul Marker eingefügt werden, die nur für die jeweilige Datenserie verwendet wird.
Beispiel
Chart-Attribute
Information
Ein Attribut wird über die Python-ID mit einem Wert aus einem Quellbereich verknüpft
Der Wert des Datenfeldes wird dann weiterverarbeitet.
Allgemeine Attribute
Attribut
Erklärung
DA-Python-ID
Die Python-ID des Quelldatenbereichs
Typ
Der Chart-Typ, in dem die Datenserie dargestellt werden soll, z. B. Line oder Pie
Name
Der Text in der Legende
Text
Die Bezeichnung auf dem Datenpunkt
Symbol
Übernimmt die Farbe des Datenfeldes für den Datenpunkt. Funktioniert mit Ampeln
Aktion
Bestimmt ein Datenfeld, dessen Aktion ausgelöst werden soll, wenn der Datenpunkt angeklickt wird
Gruppierung
Die Werte der Serie werden nach dem Wert in diesem Datenfeld gruppiert
Initial sichtbar
Wenn deaktiviert, erscheinen die Werte dieser Serie nicht initial und müssen über die Legende aktiviert werden
X
Der Punkt auf der X-Achse, an dem der Datenpunkt gezeichnet werden soll
Y
Der Punkt auf der Y-Achse, an dem der Datenpunkt gezeichnet werden soll
Label-Symbol
ID des PLANTA-Symbols, welches zum Bestimmen der Textschriftart verwendet wird. Übersteuert LabelSize- und LabelColor-Attribute des Marker-Objekts.
Attribute für Tortendiagramme
Attribut
Erklärung
Kategorie (X)
Name des Kreissegmentes
Anzahl (Y)
Teilwert des Kreissegmentes
Explode
Wenn aktiviert, können die Kreissegmente durch Klick herausgelöst und wieder hereingeschoben werden
Versatz
Bestimmt, wie weit die Kreissegmente bei aktiviertemExplodeherausgelöst werden können
Radius
Bestimmt die Größe des Radius der Segmente in Prozent (relativ zur Größe des Charts)
Innerer Radius
Wandelt das Tortendiagramm in ein Donut-Diagramm um, indem ein Prozentsatz im Inneren des Diagramms freigelassen wird
Label-Position
Konfiguriert, ob ein Textfeld mit der Anzahl an den Kreissegmenten erscheint. Mögliche Werte:<leer>,Outside,Inside
Attribute für Range Charts
Attribut
Erklärung
Low
Der untere Wert des Datenpunktes
High
Der obere Wert des Datenpunktes
Attribute für Bubble Charts
Attribut
Erklärung
Größe
Bestimmt die Größe der Bubble
Größe invertieren
Definiert, ob die Größe bei Bubble-Datenserien invertiert werden soll.
Wenn aktiv, werden größere Werte als kleinere Bubbles dargestellt.
