Datenserien MOD009DH6

Einstieg

Customizer → Darstellungsobjekte → Charts → Chart-Konfigurationen nach Arbeitsgebiet → Klick auf den Link des gewünschten Charts, um den Chart-Customizer zu öffnen →
Datenserien
Customizer → Darstellungsobjekte → Charts → Chart-Konfigurationen Direktbearbeitung → Klick auf den Link des gewünschten Charts, um den Chart-Customizer zu öffnen →
Datenserien
Gewünschtes Anwendungsmodul öffnen → Klick auf die Schaltfläche bei einem Chart, um den Chart-Customizer zu öffnen →
Datenserien

Informationen

In diesem Modul können die Attribute der Datenserien eines Charts bearbeitet werden.
Je nach Chart-Typ des geöffneten Charts werden unterschiedliche Datenbereiche im Modul angezeigt

Hinweise

Für Tortendiagramme kann nur eine Datenserie angelegt werden.
Durch Rechtklicken im Modul und Auswahl des Kontextmenü-Befehls Serien-spezifischen Marker konfigurieren kann eine individuelle Markerkonfiguration im Modul Marker eingefügt werden, die nur für die jeweilige Datenserie verwendet wird.
Durch Rechtklicken im Modul und Auswahl des Kontextmenü-Befehls Datenpunkte bearbeiten können die Datenpunkte einer Datenserie im Modul Datenpunkte einzeln konfiguriert werden.
- Werden Datenpunkte einzeln konfiguriert, werden dadurch die entsprechenden Einstellungen überschrieben, die ggfs. im Modul Datenserien konfiguriert wurden.

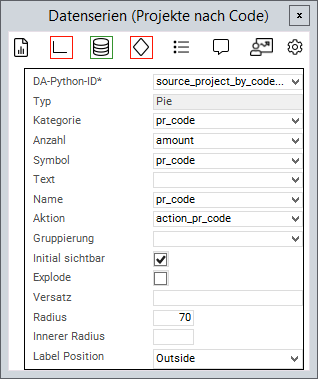

Beispiel

Chart-Attribute

Information

Ein Attribut wird über die Python-ID mit einem Wert aus einem Quellbereich verknüpft
- Der Wert des Datenfeldes wird dann weiterverarbeitet.

Attribut	Erklärung
`DA-Python-ID`	Die Python-ID des Quelldatenbereichs
`Typ`	Der Chart-Typ, in dem die Datenserie dargestellt werden soll, z. B. `Line` oder `Pie`
`Name`	Der Text in der Legende
`Text`	Die Bezeichnung auf dem Datenpunkt
`Symbol`	Übernimmt die Farbe des Datenfeldes für den Datenpunkt. Funktioniert mit Ampeln
`Aktion`	Bestimmt ein Datenfeld, dessen Aktion ausgelöst werden soll, wenn der Datenpunkt angeklickt wird
`Gruppierung`	Die Werte der Serie werden nach dem Wert in diesem Datenfeld gruppiert
`Initial sichtbar`	Wenn deaktiviert, erscheinen die Werte dieser Serie nicht initial und müssen über die Legende aktiviert werden
`X`	Der Punkt auf der X-Achse, an dem der Datenpunkt gezeichnet werden soll
`Y`	Der Punkt auf der Y-Achse, an dem der Datenpunkt gezeichnet werden soll
`Label-Symbol`	ID des PLANTA-Symbols, welches zum Bestimmen der Textschriftart verwendet wird. Übersteuert `LabelSize-` und `LabelColor`-Attribute des Marker-Objekts.
`Nullwert-Verhalten`	Mit diesem Parameter wird konfiguriert, wie die 0-Werte im Chart berücksichtigt und dargestellt werden. Mögliche Einstellungen: Zero Drop Gap Average
`Trendlines`	Trendlinie zur entsprechenden Datenserie. Kann in allen Charts mit Achsen verwendet werden. Kann derzeit nur im Expertenmodus konfiguriert werden. Beispiel: CODE `"Trendlines": [ { "Type": "Linear", "Width": 3, "ForwardForecast": 4, "Fill": "#C64A75" } ]` Mehr Informationen in der Dokumentation von Syncfusion

Attribut	Erklärung
`Kategorie (X)`	Name des Kreissegmentes
`Anzahl (Y)`	Teilwert des Kreissegmentes
`Explode`	Wenn aktiviert, können die Kreissegmente durch Klick herausgelöst und wieder hereingeschoben werden
`Versatz`	Bestimmt, wie weit die Kreissegmente bei aktiviertem `Explode` herausgelöst werden können
`Radius`	Bestimmt die Größe des Radius der Segmente in Prozent (relativ zur Größe des Charts)
`Innerer Radius`	Wandelt das Tortendiagramm in ein Donut-Diagramm um, indem ein Prozentsatz im Inneren des Diagramms freigelassen wird
`Label-Position`	Konfiguriert, ob ein Textfeld mit der Anzahl an den Kreissegmenten erscheint. Mögliche Werte: `<leer>`, `Outside`, `Inside`
`Label Size`	Schriftgröße des Labels in Pixel (Default = 12)

Attribut	Erklärung
`Low`	Der untere Wert des Datenpunktes
`High`	Der obere Wert des Datenpunktes

Attribut	Erklärung
`Größe`	Bestimmt die Größe der Bubble
`Größe invertieren`	Definiert, ob die Größe bei Bubble-Datenserien invertiert werden soll. Wenn aktiv, werden größere Werte als kleinere Bubbles dargestellt.
`Min. Radius`	Der minimale Radius einer Bubble
`Max. Radius`	Der maximale Radius einer Bubble
